Acewell ACE-CA085-X51-Serie

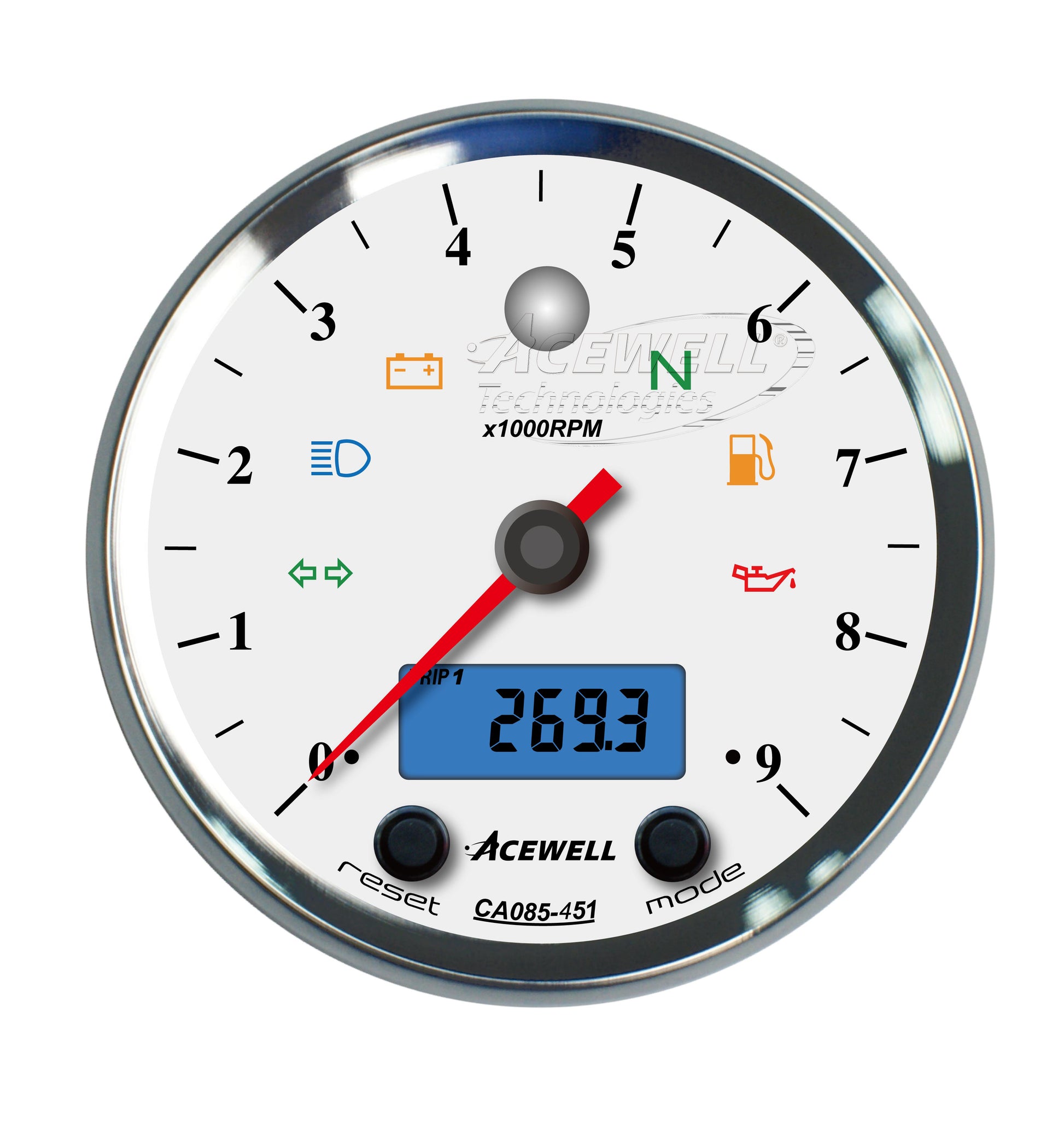

Der Acewell Motorrad Tachometer aus der ACE-CA085-X51 Serie ist ein Rundinstrument mit klassischer Nadel-Drehzahlanzeige und digitaler Geschwindigkeitsanzeige und weiteren Funktionen

Funktionsumfang

Achtung: wichtige Bemerkung zum digitalen Display bei der Drehzahlmesservariante!

Hier kann während der Fahrt die Anzeige durch betätigen der Reset oder Mode Taste nicht verändert werden, da der Gesetzgeber eine Anzeige der Geschwindigkeit immer vorsieht und auch ersichtlich sein muss, so dass die anderen Funktionen nur im Stillstand abgerufen werden können!

Wenn Sie diese Funktionen auch während der Fahrt nutzen wollen, sollten Sie die Geschwindigkeitsmesser Variante ACE-CA085153/213/263 bestellen, da dieses dort möglich wäre!

Nadel Drehzahlmesser mit Schaltblitz
digitale Geschwindigkeitsanzeige bis 399,9 km/h
Digitale Anzeige von
- Tageskilometerzählern TRIP 1 + 2
- Gesamtkilometerstand
- Digitale Drehzahlanzeige bis 19.900 U/min
- Anzeige Durchschnitts- und Höchstgeschwindigkeit
- Anzeige Durchschnitts- und Höchstdrehzahl
- Temperatur - zusätzlich Speicherung erreichter maximal Temperatur
- Uhrzeit
- Voltmeter
- Fahrzeit
- Betriebsstundenzähler
- Einstellbare Schaltwarnung mit LED-Anzeige
3 Hintergrundbeleuchtungen für das LCD Display einstellbar! (Rot, Grün, Blau)
6 LED Kontrollleuchten enthalten
Spannungslose Speicherung aller Daten
Bei ausgeschalteter Zündung wird Uhrzeit angezeigt
Einstellbarer Radumfang für alle Radtypen: Einstellbereich 1-3999 mm Kilometer oder Meilen - Anzeige umschaltbar
Abnahme der Geschwindigkeit vom Original Sensor möglich.
Im Neuzustand ist der Gesamtkilometerstand die ersten 30 km frei einstellbar - danach nicht mehr
Hintergrundbeleuchtung vom Zifferblatt kann in 10 Helligkeitsstufen angepasst werden
Wartungs-Erinnerungsfunktion
Extrem Wasser-, Vibrations- und Stoßfest (Schwingungen 8G, Stoß 100G getestet)
E-Zertifiziert!
ABE

Lieferumfang

Geschwindigkeitssensor mit Magnet
Temperatursensor M10x1

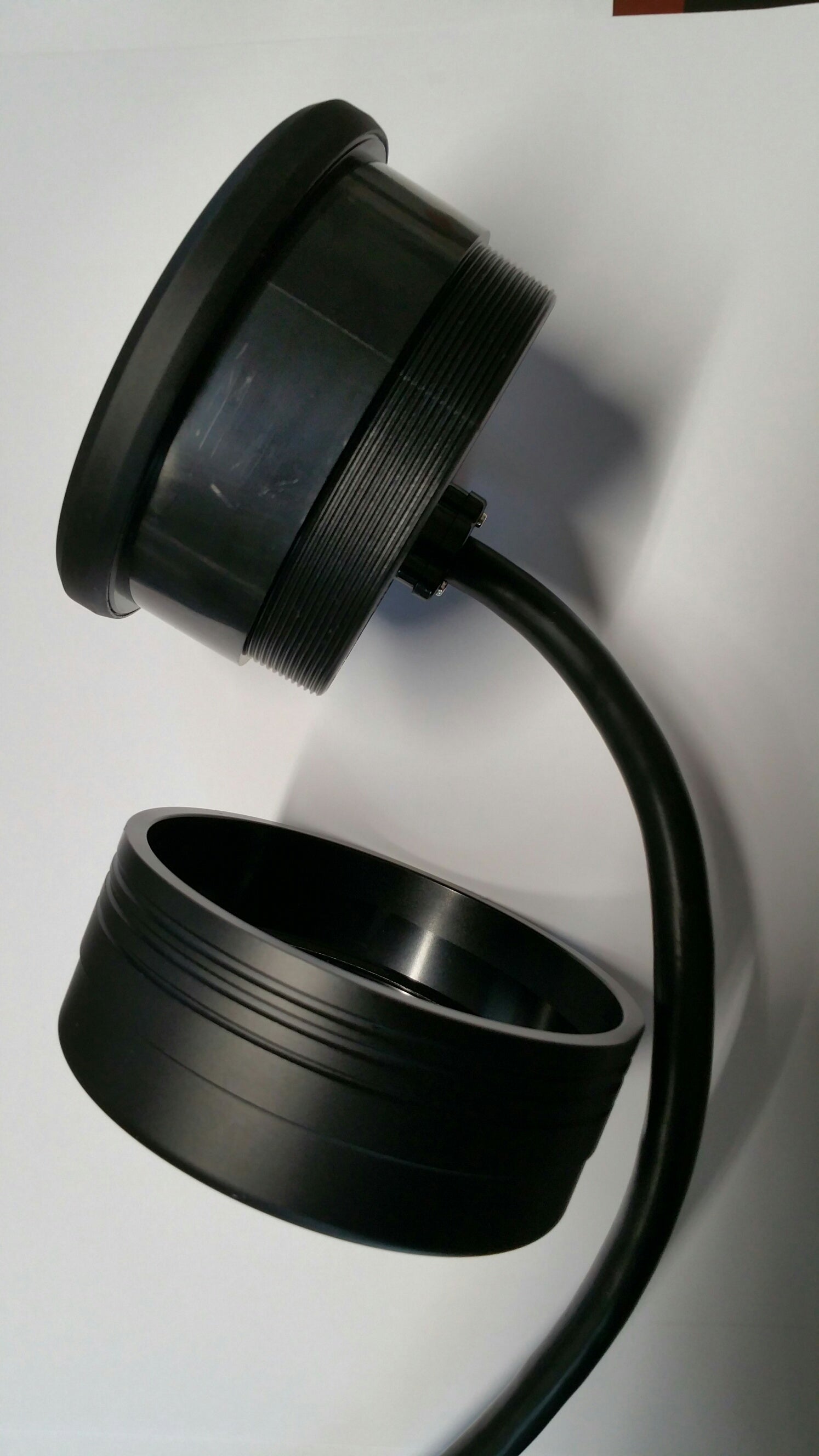

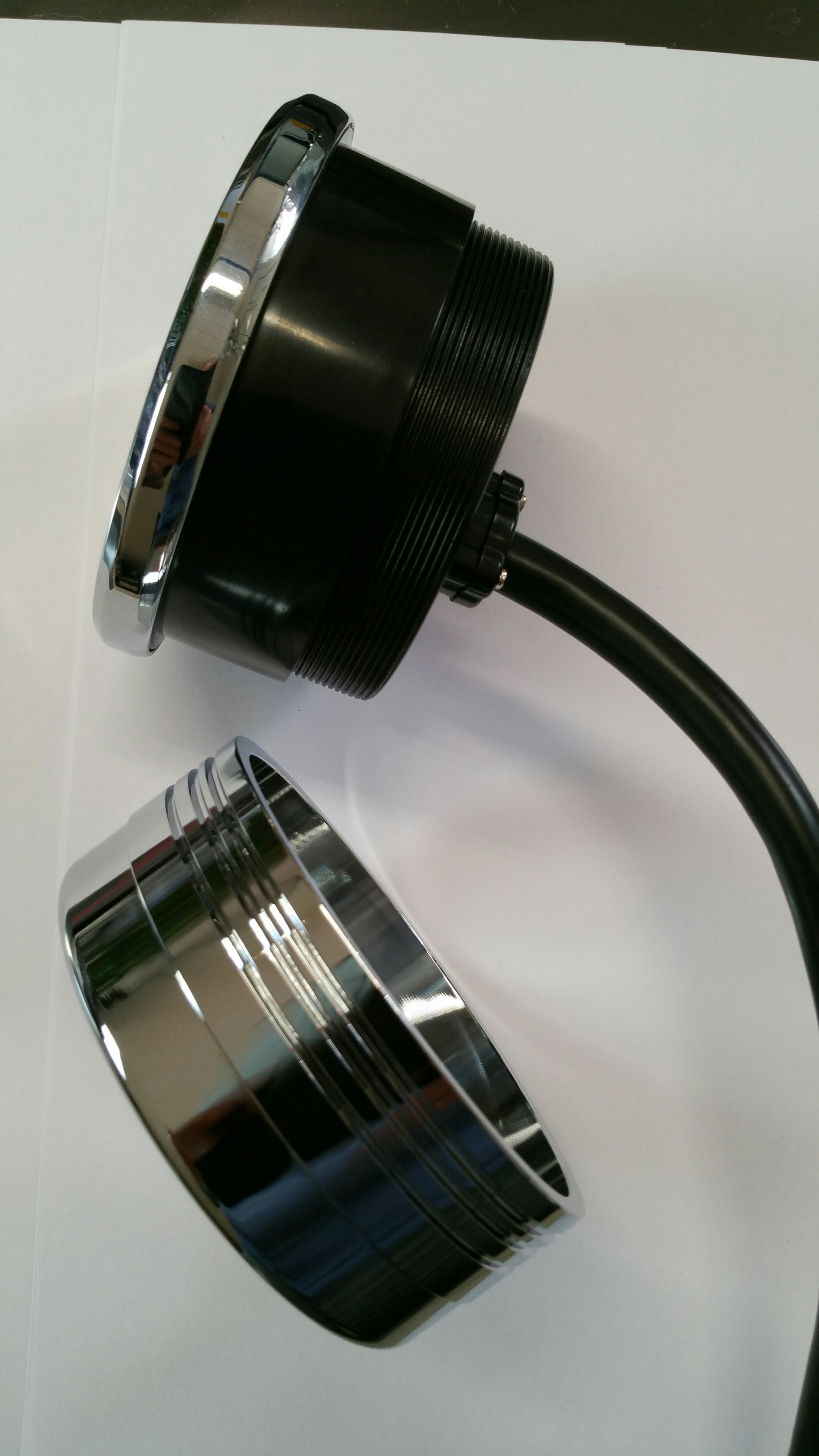

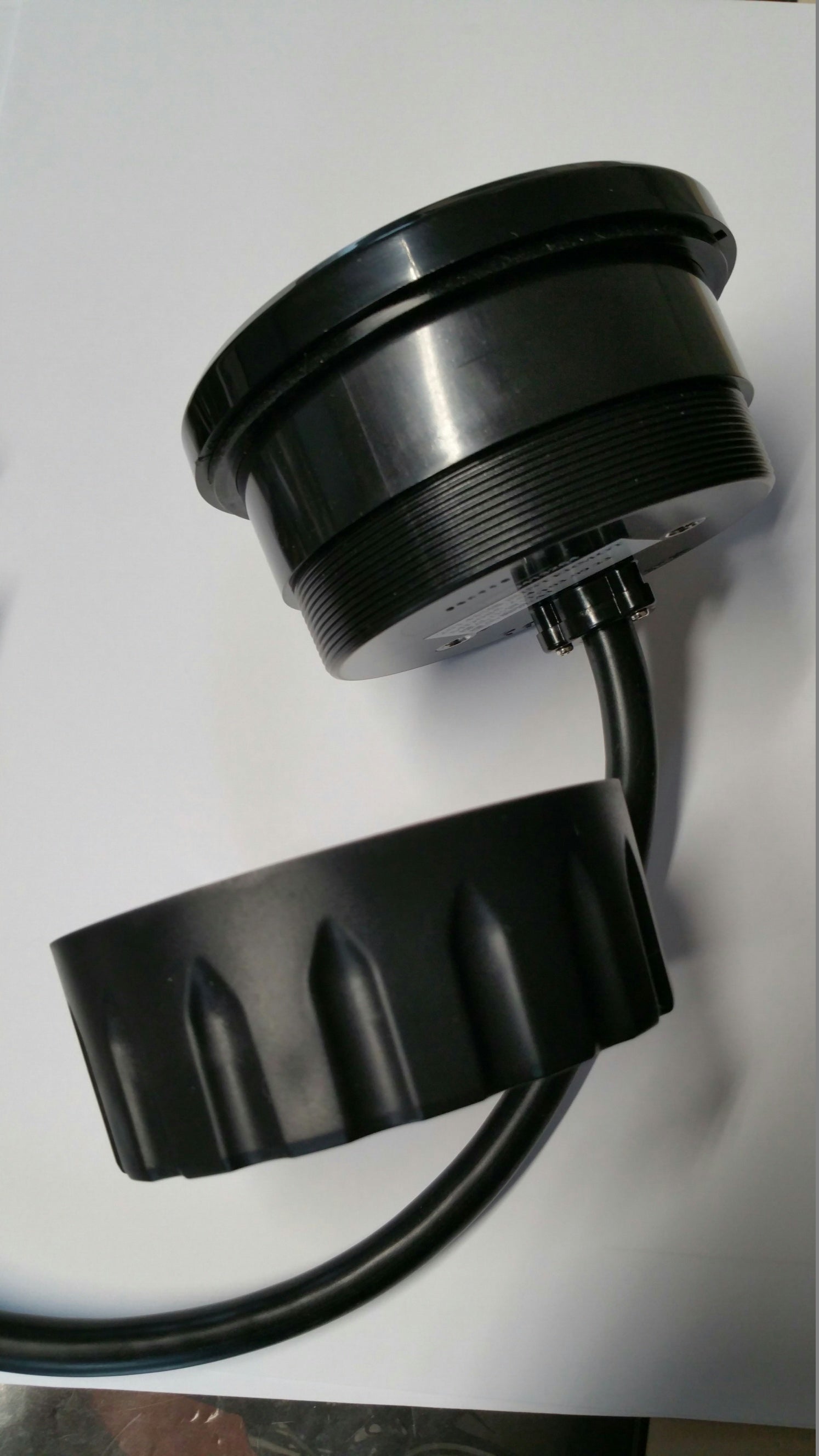

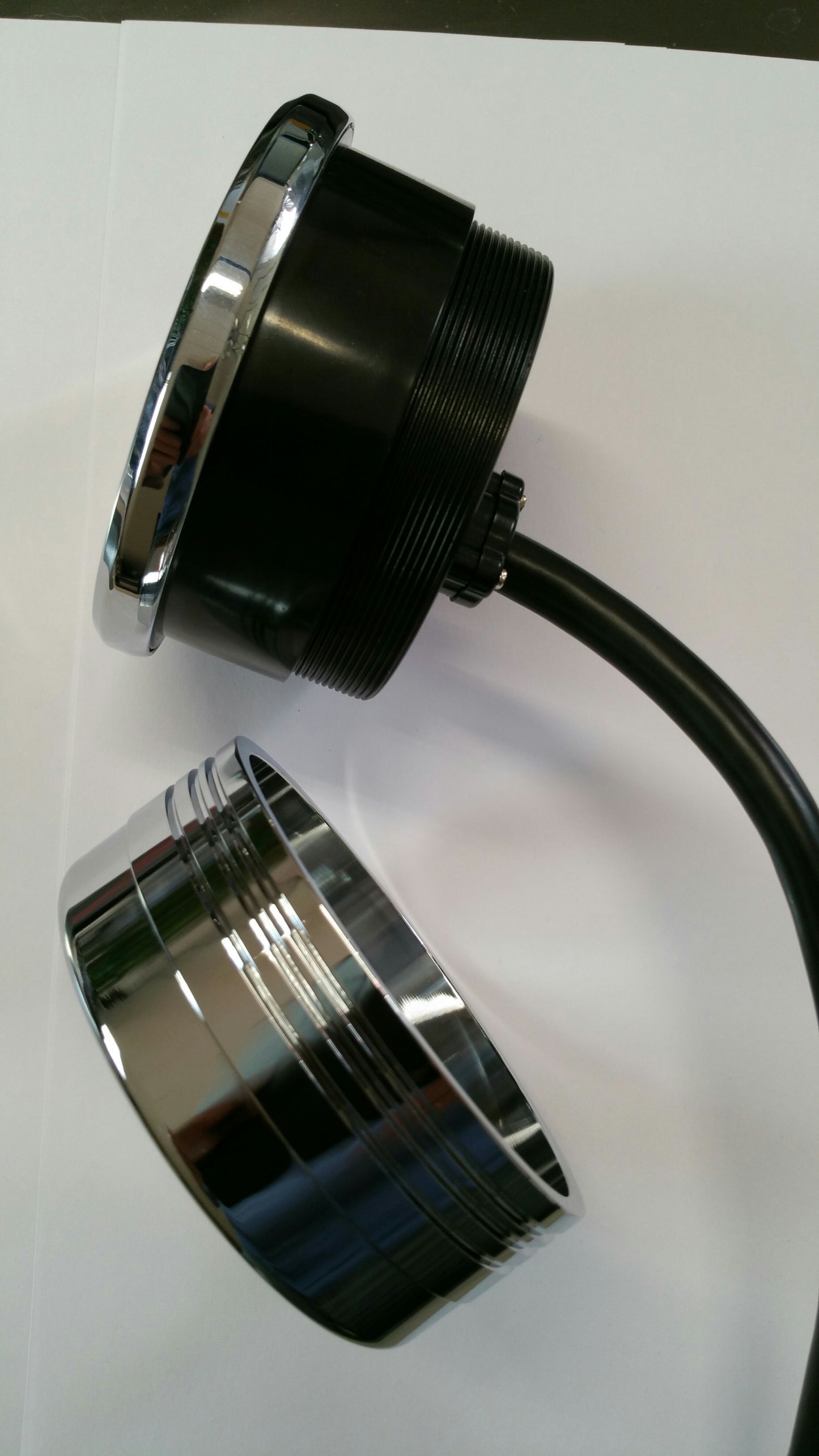

Befestigungsmaterial: besteht aus Y-Edelstahlhalter mit 2 Befestigungsschrauben und dem Kunststoffverschlußring schwarz Abbildung 2 u.3.
Kabelsatz mit wasserdichten Steckern und Schrumpfschläuchen
Deutsche Einbauanleitung mit Schaltplan
ABE

Spezifikationen

Funktionen	Spezifikationen	Intervall	Genauigkeit
Nadel-Drehzahlmesser	250-6.000-15.000 Umin *	250 Umin
Digitaler Drehzahlmesser	10-19.900 Umin	10 Umin
Schaltwarnung	100-19.900 Umin	100 Umin
Geschwindigkeitsmesser	2,4-399,9 Km/h	0,1 Km/h	±1%
Digitale Temperaturanzeige 1	+50°C - +180°C
Max. Temperatur	+50°C - +180°C
Tageskilometer 1&2	0 - 9999,9 Km	0,1 Km	±0,1%
Gesamtkilometer	0 - 999999 Km	1 km	±0,1%
Höchstgeschwindigkeit	2,4-399,9 Km/h	0,1 Km/h
Durchschnittsgeschwindigkeit	2,4-399,9 Km/h	0,1 Km/h
Fahrzeit RT	0:00'00'' - 99:59'59''	1 Sekunde	± PPM
Gesamtzeit TT	0:00' - 9999:59'	1 Minute	±50PPM
Uhrzeit	0:00'00'' - 23:59'59''	1 Sekunde/1 Minute	±50PPM
Voltmeter	8,0-25,0 Volt	0,1 Volt

Versorgungsspannung:	12V Gleichspannung
Drehzahlmesser-Eingangssignal	CDI, Transistorzündung oder Zündspule
Geschwindigkeitssensor:	Reed- oder Hallsensor
Temperatur-Sensor	Thermo-Sensor M10x1,0
Radumfangseinstellung:	1mm - 3999mm (1mm-Schritte)
Betriebstemperatur:	-20°C. - +80°C. (im Gehäuseinneren)
Lagertemperatur:	-30°C. - +90°C. (im Gehäuseinneren)
*Nadeldrehzahlanzeige auswählbar !siehe Tabelle

Maße:

Außen Durchmesser, Bohrung und Tiefe: 95,0 mm Ø, 85.0 mm Ø und 56.1mm

Alle Einstellwerte, Zeit- und Kilometerzähler bleiben im stromlosen Zustand erhalten mit Ausnahme der Uhr. Somit ist auch der Betrieb an batterielosen Motorrädern mit Gleichspannungsversorgung möglich. Betrieb der Uhr mit 9V Blockbatterie möglich.

Hinweis für BMW Kunden:

Für einen einfachen Umbau empfehlen wir noch folgende Artikel:

ACE-TA7 : elektronische Tachowelle für 2V Boxer
ACE-IVR 03 Led Inverter, wird benötigt damit die Batterie geladen wird.
ACE-IHO Instrumentenhalter, für die Classic Serie wenn nötig.

Einbauhinweis: Bei den mitgelieferten Gummiunterlagen handelt es sich um Dämpfergummis! Bitte nicht zu fest anziehen, da sonst die dämpfende Wirkung verloren geht.
